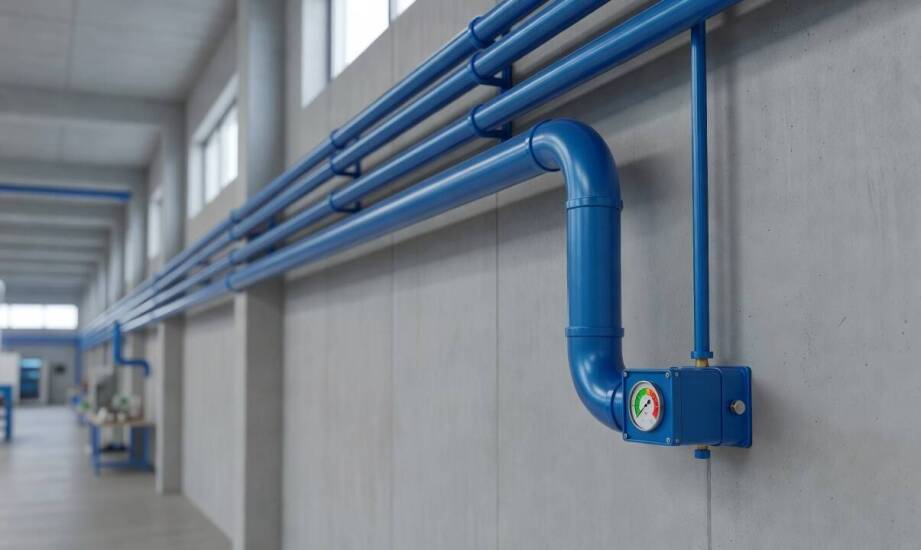

Jak zaplanować rurociągi pneumatyczne w zakładzie, by ograniczyć spadki ciśnienia i przeróbki

W zakładach przemysłowych problemy z niestabilnym ciśnieniem i wysokim zużyciem energii rzadko wynikają z wad samej sprężarki. Źródłem strat jest najczęściej źle zaplanowana trasa rurociągów. Błędy popełnione na etapie wyznaczania przebiegu sieci powodują nieodwracalne spadki wydajności. Prowadzi to do kosztownych przeróbek lub konieczności zakupu mocniejszego kompresora. Przemyślana koncepcja magistrali eliminuje te zagrożenia już w fazie początkowej. Właściwy układ rur gwarantuje stabilną pracę maszyn i pozwala na łatwą rozbudowę parku maszynowego w przyszłości.

Jak długość, załamania i układ rur wpływają na opory przepływu

Długość rurociągu bezpośrednio wpływa na tłumienie ciśnienia roboczego. Tarcie strumienia o wewnętrzne ścianki rośnie wraz z odległością od kompresora. Każde kolano, trójnik czy zawór działa jak dodatkowy odcinek prosty rury. Znacznie potęguje to utratę energii kinetycznej całego układu. Producenci systemów pneumatycznych zalecają, aby spadek ciśnienia między kompresorem a najdalszym odbiornikiem nie przekraczał 0,1 bara. Przekroczenie tej wartości oznacza wymierne straty finansowe i zwiększone obciążenie maszyny. Prędkość przepływu w głównych magistralach powinna oscylować w granicach 6–8 m/s. W odgałęzieniach dopuszcza się wartości do 15 m/s, co ogranicza ryzyko porywania kondensatu w stronę narzędzi.

Małe warsztaty rzemieślnicze z powodzeniem wykorzystują liniowy układ zasilania. Posiadają one niewiele punktów poboru, a same odległości nie generują dużych problemów. Sytuacja wygląda inaczej w rozległych halach produkcyjnych. Tam standardem staje się układ pierścieniowy, który domyka obwód i stabilizuje parametry robocze. Powietrze dociera do poszczególnych maszyn z dwóch stron jednocześnie. Eliminuje to wahania ciśnienia podczas równoległej pracy wielu urządzeń. Obwód zamknięty pozwala również odcinać fragmenty sieci bez zatrzymywania całej linii technologicznej.

Dobór materiałów i średnic a trwałość sieci pneumatycznej

Trwałość sieci zależy w dużej mierze od zastosowanych materiałów konstrukcyjnych. Przewody aluminiowe charakteryzują się wyjątkowo gładką powierzchnią wewnętrzną i całkowitą odpornością na korozję. Utrzymują one niskie opory przepływu przez kilkadziesiąt lat intensywnej eksploatacji w ciężkich warunkach przemysłowych. Tradycyjna stal węglowa lub ocynkowana kusi niższą ceną zakupu inwestycyjnego. Niestety metal ten z czasem rdzewieje od środka, łuszczy się i zanieczyszcza cały układ. Z kolei systemy z tworzyw sztucznych stanowią alternatywę dla lżejszych zadań, pod warunkiem rygorystycznego przestrzegania limitów temperaturowych.

Ważnym etapem projektowym pozostaje precyzyjny dobór przepustowości głównych rurociągów. Prawidłowo zwymiarowana instalacja sprężonego powietrza wymaga uwzględnienia przewidywanego przepływu, liczby kształtek i całkowitej długości trasy. Należy także zostawić odpowiednią rezerwę na przyszłą rozbudowę maszyn. Błędne założenia matematyczne mszczą się podczas codziennego użytkowania. Zastosowanie zbyt wąskiej rury o średnicy na przykład 20 mm szybko wygeneruje problemy. W długiej sieci obciążonej dużym poborem spowoduje to drastyczne spadki ciśnienia. Ostateczna strata zależy zawsze od kombinacji odległości, średnicy rur, zapotrzebowania maszyn i stopnia skomplikowania trasy.

Samo ułożenie przewodów nie zwalnia z dbałości o jakość tłoczonego medium. Filtry i osuszacze skutecznie chronią wnętrze instalacji przed gromadzeniem się wody oraz drobin rdzy. Czyste powietrze bezpośrednio wydłuża żywotność siłowników, elektrozaworów i drogich narzędzi pneumatycznych. Równie istotne jest cykliczne badanie szczelności połączeń za pomocą specjalistycznych detektorów ultradźwiękowych. Branżowe pomiary wskazują, że wycieki z nieszczelnych złączy potrafią pochłonąć od 20 do 30% produkowanego medium. Fizyczne usunięcie nieszczelności natychmiast odciąża kompresor i wyraźnie obniża rachunki za prąd.

Prawidłowe wytyczenie rurociągów pneumatycznych to strategiczna inwestycja w stabilność procesów przemysłowych. Optymalny projekt zawsze stanowi kompromis pomiędzy obecnym zapotrzebowaniem a możliwością swobodnej rozbudowy układu w kolejnych latach. Wykorzystanie odpowiedniego stopu aluminium, właściwych średnic i topologii pierścieniowej chroni zakład przed nagłymi przerwami w zasilaniu. Błędy architektoniczne popełnione na wczesnym etapie generują nieustanne koszty i przedwczesne awarie urządzeń wykonawczych.

Realizacją takich technicznych koncepcji w zakładach produkcyjnych i kopalniach zajmuje się firma Sul-Tech. Podmiot ten dostarcza sprężarki przemysłowe oraz odpowiada za kompleksowy montaż sieci pneumatycznych na terenie województwa lubuskiego. Połączenie wiedzy o urządzeniach tłoczących z doświadczeniem w fizycznej budowie rurociągów pozwala precyzyjnie dopasować układ do specyfiki konkretnego parku maszynowego.
